BEARING # 1605 IS BEARING FOR WURLITZER SWELL SHADES

Nice Bearings - 1600 Series

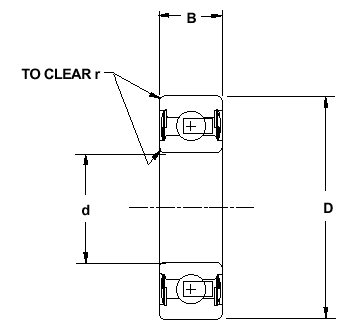

1600 Series

Bearing
Number
 Bore
d (in)
+.0000/-.0005		 O.D.
D (in)
+.0000/-.0005		 Dynamic
C
[lbs]		 Static
Co
[lbs]		 Weight
W [lbs]
 Width
B [in]
1602  0.2500  0.6875  511  170  0.02  0.2500
1603  0.3125  0.8750  644  255  0.03  0.2813
1604  0.3750  0.8750  644  255  0.03  0.2813
1605  0.3125  0.9063  698  300  0.04  0.3125
1606  0.3750  0.9063  698  300  0.04  0.3125
1607  0.4375  0.9063  698  300  0.03  0.3125
1614  0.3750  1.1250  1200  475  0.06  0.3750
1615  0.4375  1.1250  1200  475  0.06  0.3750
1616  0.5000  1.1250  1200  475  0.06  0.3750
1620  0.4375  1.3750  1878  850  0.12  0.4375
1621  0.5000  1.3750  1878  850  0.11  0.4375
1623  0.6250  1.3750  1878  850  0.10  0.4375
1628  0.6250  1.6250  2595  1010  0.18  0.5000
1630  0.7500  1.6250  2595  1010  0.16  0.5000
1633  0.6250  1.7500  2593  1025  0.22  0.5000
1635  0.7500  1.7500  2593  1025  0.20  0.5000
1638  0.7500  2.0000  2967  1350  0.32  0.5625
1640  0.8750  2.0000  2967  1350  0.29  0.5625
1641  1.0000  2.0000  2967  1350  0.26  0.5625
1652  1.1250  2.5000  3864  2120  0.38  0.6250
1654  1.2500  2.5000  3864  2120  0.46  0.6250
1657  1.2500  2.5625  5360  2620  0.51  0.6875
  1. Width for sealed versions = 0.3125 (PN 1602)
  2. Width for sealed versions = 0.3438 (PN 1603, 1604)
  3. Weights given are for greased and sealed versions
  4. Multi-part seals (PN 1602, 1652, 1654, 1657)
  5. O.D. Tolerance +.0000/-.0006 (PN 1638, 1640, 1641, 1652, 1654, 1657)
